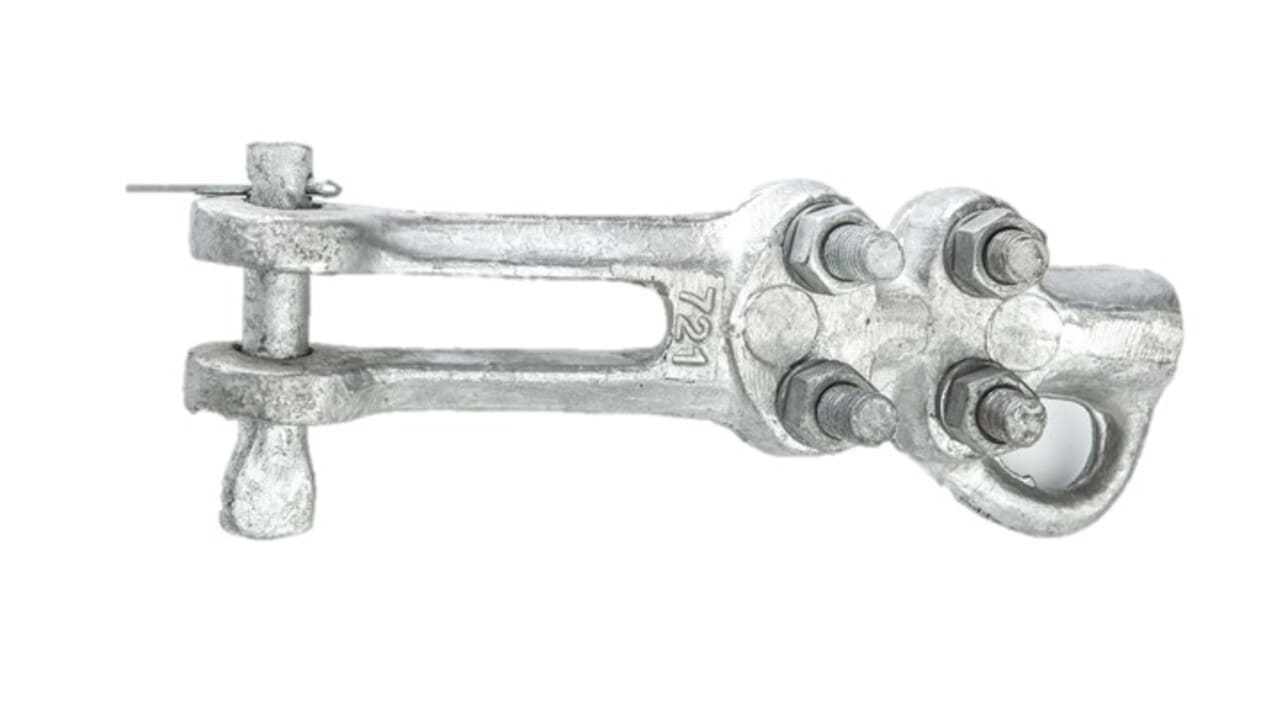

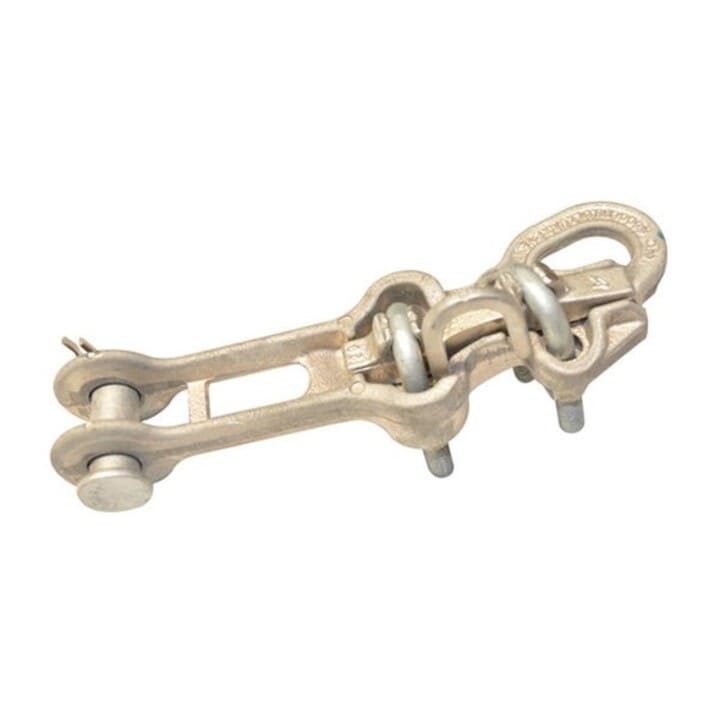

Grapa De Retención Recta 1/0 – 266 kcmil

Las grapas son elementos mecánicos que trabajan a tracción y cuya única función es suspender el cable en las líneas aéreas de media tensión, estos elementos serán empleados a la intemperie.

Las grapas deben permitir sujetar los siguientes cables:

#       Tipo               Descripción
1       ACSR          Raven 1/0 AWG
2      ACSR          Quail. 2/0 AWG
3      ACSR          Penguin. 4/0 AWG
4      ACSR          Partridge. 266,8 kcmil

Componentes de la Grapa de Retención

La grapa de retención recta 1/0-266 kcmil o terminal metálicas rectas para media tensión deben fabricar con el material de aleación de aluminio 356 con tratamiento térmico T6 teniendo en cuenta el material del cable que está en contacto con la grapa, para minimizar el par galvánico y la pérdida de potencia debida la calentamiento por efecto magnético.

Se aceptan que se fabriquen en cualquiera de los siguientes procesos: fundición en arena, fundición en moldes permanentes o semipermanentes y por forja. Las grapas terminales metálicas tipo recto para líneas aéreas de media tensión se componen del cuerpo y la mordaza. Será diseñada de tal forma que, aplicando un esfuerzo longitudinal sobre el conductor, el conjunto describa una traslación paralela.

El material estará libre de grietas, cavidades, sopladuras, defectos superficiales o internos y de toda otra falla que pudiera afectar su correcto funcionamiento.

La grapa tendrá los elementos necesarios para que los componentes del conjunto sean imperdibles entre sí.

Tendrá un diseño racional tal que no origine sobre el conductor esfuerzos concentrados que produzcan su deterioro. La garganta de la grapa donde se aloje el conductor debe tener un perfil adecuado, sin aristas vivas ni radios de curvatura pequeños, en todos los puntos que puedan tomar contacto con el cable.
