Conector Tipo Codo En T De 600A – 4/0 AWG 15KV
$1.00
Descripción
Descripción

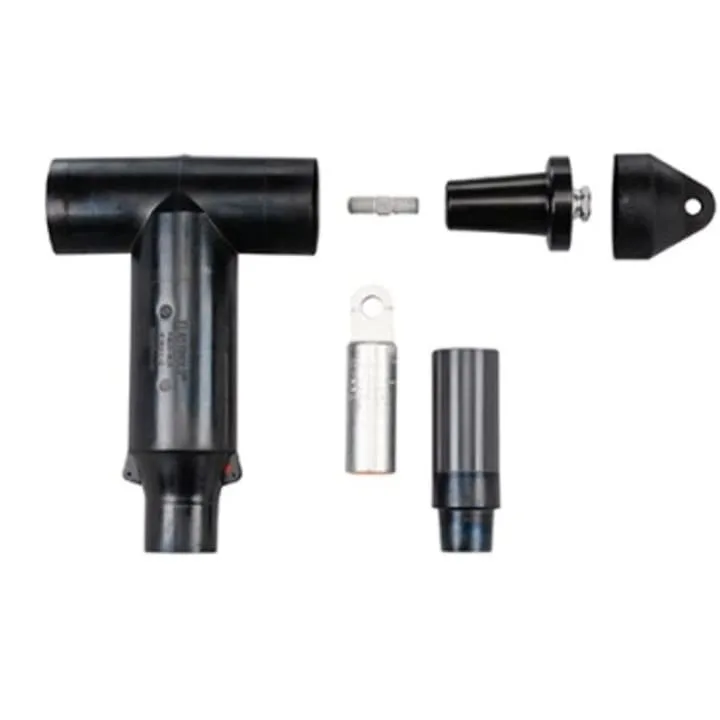

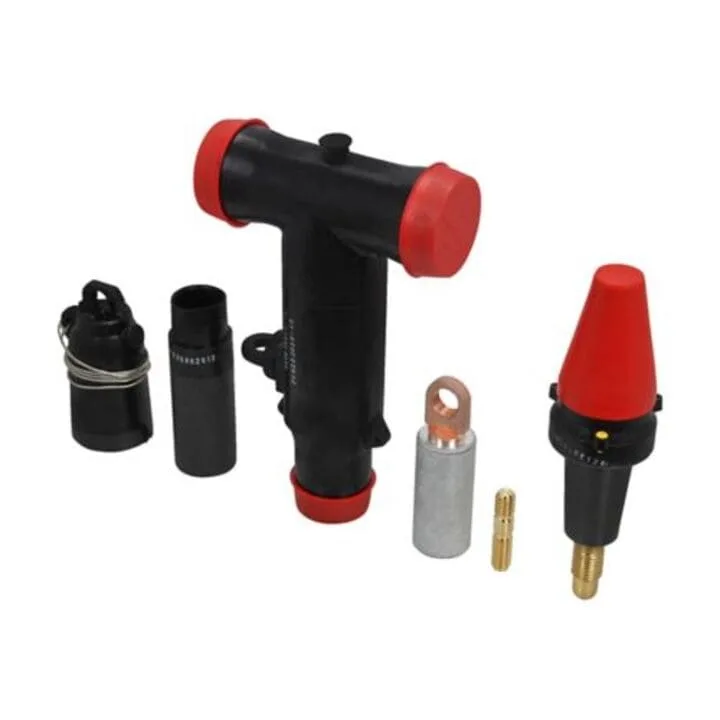

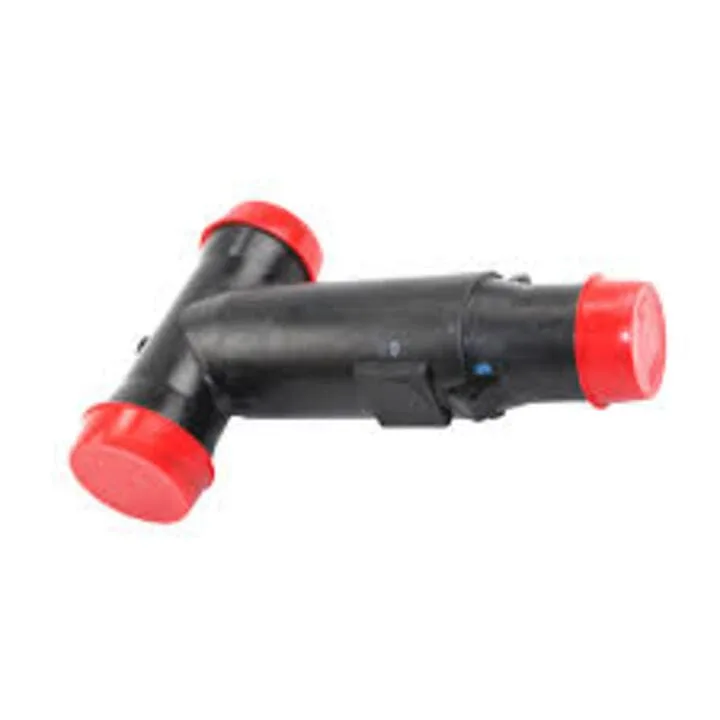

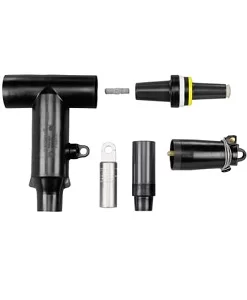

Conector Tipo Codo en T de 600A
Estos conectores se utilizan para la conexión de cables subterráneos a transformadores y celdas compactas modulares con aislación en SF6 equipados con bujes tipo A y C.
Los terminales deberán ser aptos para uso en cables de cobre y aluminio, con pantalla en hilos concéntricos, aislados para 15 kV en XLPE, para los siguientes calibres y características:
| Ítem | Sección (mm²) | Diámetro del conductor (mm) | Diámetro sobre el aislamiento (mm) |
| 1 | 240 | 18,5 | 28,5 |
| 2 | 185 | 16,15 | 25,95 |
| 3 | 120 | 12,9 | 22,7 |
| 4 | 70 | 9,75 | 19,55 |
El conector tipo codo en T de 600A deben ser fabricados con aislamiento de alta calidad y deben incluir todos los accesorios requeridos para su instalación.
Todos los elementos deberán ser livianos, aptos para uso en cables con temperatura de operación de 90 ºC y temperatura de sobrecarga de emergencia, de 130 ºC y deberán ser resistentes a contaminantes, hongos, rayos UV, ácidos, álcalis y ozono. Los terminales, sus componentes y accesorios deberán ser física y eléctricamente compatibles con los componentes del cable. Además deben incluir los materiales necesarios para que el terminal sea del tipo sumergible.
Los empalmes deberán suministrarse con los accesorios necesarios para su ejecución tales como:
Accesorios
– Instrucciones de montaje en español.
– Kit de limpieza (lija o abrasivo no conductor y paños de limpieza).
– Gancho o elemento de sujeción (para los terminales tipo recto 250 A para buje tipo A)
– Cinta mastic (sello contra humedad).
– Silicona lubricante
Estos accesorios deben entregarse para cada unidad. El material de la borna de conexión utilizada en los terminales debe ser una aleación de aluminio o cobre, que permita su aplicación como conector bimetálico permitiendo su uso con cables de cobre o de aluminio. No deberá presentar grietas, cavidades, sopladuras, defectos superficiales o internos, o cualquier otro que pueda afectar su correcta función.
El material no deberá formar par electrolítico con los conductores, para evitar que se origine corrosión con los mismos bajo presencia de humedad, alterando de esta manera la conexión eléctrica y la resistencia mecánica.
Puedes también consultar más información técnica del producto aquí
Conoce mas productos relacionados aquí
