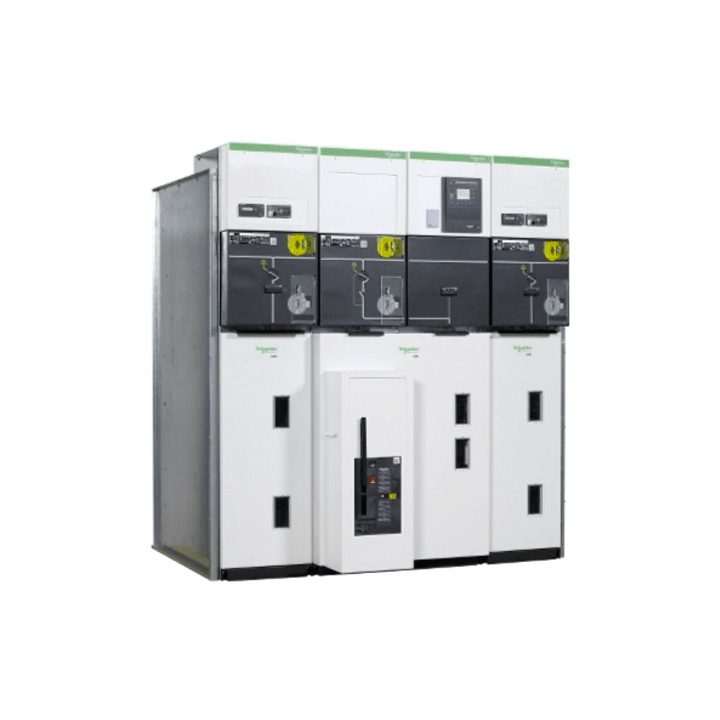

Celdas En media Tensión Con Seccionadores En SF6

Descripción

Celdas con seccionadores en SF-6

Ofrecemos Gama completa de celdas con seccionadores en sf-6 modulares, para distribución secundaria en redes de MT hasta 630A, aislamiento en aire y corte en SF6, tensión nominal: 24/36 kV. Estas celdas de media tensión son tipo metal enclosed, fabricadas y probadas bajo norma IEC 62271-200. Además de sus excelentes características técnicas, aportan una respuesta a las exigencias del mercado en materia de: seguridad de las personas, fácil instalación y operación, diseño compacto, bajo mantenimiento y versatilidad en las aplicaciones.

Las celdas con seccionadores en SF6 para maniobra y protección ofrecen las siguientes ventajas:

• Dimensiones reducidas
• Costos de mantenimiento mínimos
• Seguridad en la maniobra bajo carga y al operador
• Protección contra falsas maniobras por medio de un sistema de enclavamientos mecánicos.
• Disminución de las sobretensiones producidas en el corte.

Las celdas con seccionadores en SF6 se utilizan como:

• Celda de entrada
• Celda de salida
• Celda de protección (fusibles ó interruptor).

Su funcionamiento se basa en la incorporación, dentro de un recipiente estanco lleno de SF6, de un seccionador tripolar de operación bajo carga del tipo rotativo de tres posiciones así:

• Conectado (cerrado).
• Desconectado (abierto).
• Puesto a tierra.

Los mecanismos de maniobra utilizados son del tipo de acumulación de energía. La energía necesaria para las maniobras se obtiene por compresión de un muelle.

La maniobra siempre se logra independiente del operador y se realiza después de pasar por un punto muerto o por acción de un pulsador local de maniobra, de una bobina o de un percutor de fusible que libera un enganche.

El accionamiento de los seccionadores bajo carga y los seccionadores de puesta a tierra se realiza por medio de una palanca manual.

En cumplimiento de la política No. 214 Global Infrastructure and Networks design and construction for MV underground lines criteria, se deberá tener en cuenta que las celdas cumplan con lo dispuesto en la especificación global GSM001 MV RMU with switch-disconnector.
